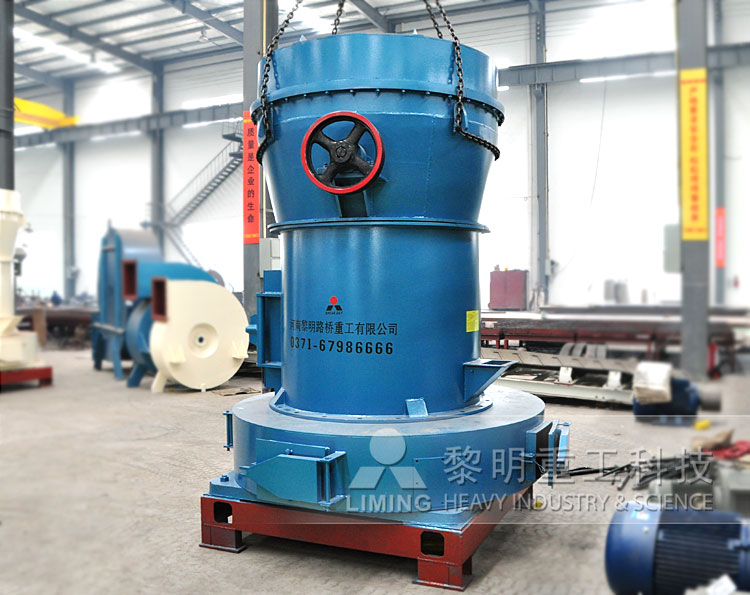

R型雷蒙粉石机(摆式雷蒙磨)经过多年实践和不断改进,其结构已日臻完善。因为广泛应用于冶金、建材、化工、矿山等领域内矿产品物料粉磨加工,适宜加工莫氏硬度七级以下,湿度在6%以下各种非易燃易爆矿石,如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、麦饭石、铝矾土、氧化铁红、铁矿等,成品细度在613微米~440微米(0、613毫米-0、44毫米)之间,通过分析机及风机共同作用,可满足不同用户使用要求。
应用领域
本机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下非易燃易爆矿产、化工、建筑等行业300多种物料高细制粉加工,R型雷蒙粉石机成品粒度80—325目范围内任意调节,部分物料更高可达2000目。
雷蒙粉石机性能特点
1、雷蒙磨采用立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备。
3、机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。
4、雷蒙磨重要部件均采用很好钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠。
5、电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方面。
工作原理:
雷蒙磨将大块状原材料破碎到所需进料粒度后,由畚斗提升机将物料输送到储料仓,然后由电磁振动给料机均匀地送到主机磨腔内,进入到磨腔物料在磨辊与磨环之间研磨,粉磨后粉子由风机气流带到分析机分级,达到细度要求细粉随气流经管道进入大旋风收集器内,进行分离收集,再经卸料器排出即为成品。雷蒙磨主机工作过程中,铲刀系统起到了非常重要作用。其位于磨辊下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外挤压力将物料碾碎,由此达到制粉目。
雷蒙磨主机工作过程是通过传动装置带动中心轴转动,轴上端连接着梅花架,架上装有磨辊装置并形成摆动支点,其不仅国围绕中心回转,同时磨辊围绕着磨环公转同时,磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料铲抛喂入磨辊环之间,形成垫料层,该料层受磨辊旋转产生向外离心力(即挤压力)将物料碾碎,即由此而达到制粉目。
分析机通过调速电机并经二级减速带动转盘上60片叶片旋转,形成对粉子分级作用。叶片转速快慢是按成品粉子料度大小进行调节。当如要获得较细粒度粉子时,就必须提高叶片转速,使叶片与粉子接触增加,使不合要求粉子被叶片抛向外壁与气流脱离,粗粉子因自重力作用落入磨室进行重磨,合格成品粉子被叶片随气流吸入大旋风收集器内,气流与粉子被分离后,粉子被收集。
大旋风收集器对雷蒙磨性能起到很重要作用,当带粉子气流进入收集器时是高速旋转状态,待气流与粉子分离后,气流随圆锥体壁收缩向中心移动至锥底时(自气流自然长度)形成一个旋转向上气流圆柱,这时粉子被分离掉落收集。由于向上旋转核心呈负压状态,所以对收集器下端密封要求很高,必须对外界空气严格隔开,否则被收集下粉子会重新被核心气流带走,这直接影响整机产量,因此收集器下端装有锁粉器,其作用是将外界正压气体与收集器负压气体隔开,这是一个相当重要部件,如不装锁粉器或锁粉器舌板吻合密封不严就会造成不出粉或少出粉,严重影响整机产量。
型号 Model |
磨辊 个数 |
磨辊尺寸 (R×H)mm |
磨环内径 和高度(mm) |
最大进料 粒度(mm) |
成品粒度 (mm) |
处理能力 (t/h) |
主机功率 (KW) |
重量 (t) |
外型尺寸 (mm) |
3R2615 | 3 | 260×150 | 780×150 | 20 | 0.2-0.044 | 0.8-2.5 | 18.5 | 4.2 | 5650×3305×5950 |
3R2715 | 3 | 270×150 | 830×150 | 20 | 0.9-2.8 | 22 | 4.8 | 5600×3400×5900 | |
4R3216 | 4 | 320×160 | 970×160 | 25 | 1.8-4.5 | 37 | 15 | 9900×5800×10580 | |
5R4121 | 5 | 410×210 | 1280×210 | 30 | 2.5-9.5 | 75 | 25.7 | 7900×8000×9700 | |
注:上述机器的重量,其中3R2615和3R2715的是指主机重量,而4R、5R的是指整机重量。 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
