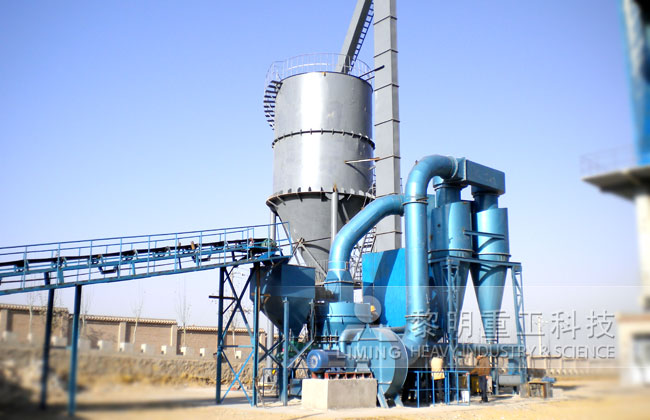

超压梯形粉石机历经黎明重工科技专家多年潜心研制及创新性开发,根据磨机用户使用与建议,在高压悬辊粉石机基础上更新改进设计而成,为广大国内外用户提供了一种更新型、高效、节能高细制粉设备,该机型采用了梯形工作面、柔性连接、磨辊联动增压等五项磨机专利技术,开创了超压梯形粉石机世界更高水平。
超压梯形粉石机用途:主要适用于冶金、建材、化工、矿山、高速公路建设、水利水电、耐火材料、钢铁等行业矿产品物料粉磨加工,可加工石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、铁矿、铜矿、氧化铁红、锆英砂、矿渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、化肥、复合肥、粉煤灰、煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦碳、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石、页岩、玄武岩、石膏、石墨、碳化硅、保温材料等莫氏硬度在9级以下,湿度在10%以下各种非易燃易爆矿产物料。
梯形粉石机性能特点:
1.创新性磨辊与磨环设计。与雷蒙磨相比,将磨辊与磨环设计成多级阶梯状,降低了物料在梯形磨辊与磨环之间下滑速度,延长了对物料碾压时间,提高了成品细度和产量。
2.高效平衡加压弹簧。梯形磨汲取雷蒙磨与悬辊磨优点,将磨辊总成通过拉杆及水平放置弹簧联结到一起,其产生径向力避免了大块物料进入磨腔后对主轴及轴承损耗,提高了设备使用寿命。
3.主机与选粉机采用软联结,减震弹簧与密封带即减轻了震动和噪音,也避免了共振。
4.高密度、高精度叶轮装置。
5.高效节能离心引风机。风机在粉石机整个运转过程中,起到了至关重要作用,梯形磨采用高效叶轮式节能风机,效率比直叶片式风机大大提高。
6.与雷蒙磨相比,专利产品超压梯形粉石机使得选粉机叶片端部与壳体间隙调整方便、快捷,大大提高了成品精度。
型号 Model 技术参数 Specification 名称 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
最大进料尺寸(mm) | 25 | 30 | 35 | 40 | |
成品粒度 Final size(mm) |
1.6-0.045 最细可达0.038 |
1.6-0.045 最细可达0.038 |
1.6-0.045 最细可达0.038 |
1.6-0.045 最细可达0.038 |
|
主机转速(r/min) | 130 | 103 | 82 | 66 | |
磨辊 Roller |
数量(Piece) | 4 | 5 | 6 | 6 |
直径(mm) | Φ310 | Φ410 | Φ440 | Φ540 | |
高度(mm) | 170 | 210 | 270 | 280 | |
磨环 Ring |
直径(mm) | Φ1050 | Φ1400 | Φ1750 | Φ2050 |
高度(mm) | 170 | 210 | 270 | 280 | |
电机功率 Power (KW) |
主机功率(KW) | 37 | 75 | 132 | 200 |
风机功率(KW) | 37 | 75 | 132 | 200 | |
分析机功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
处理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
外型尺寸(mm) | 7325×7521×8200 | 8802×7505×9695 | 13025×7169×8355 | 16000×9400×9300 | |
重量 Weight(t) | 16 | 26.1 | 38 | 50 | |
注:表中处理能力指粉磨石灰石,其产品的通筛率为80%。 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
